Voltmètre.

Le voltmètre est l'appareil qui permet de mesurer une tension continue ou alternative aus bornes d'un dipôle.

Pour mesurer la tension aux bornes du voltmètre doit être monté en dérivation. Il doit être très résistant pour ne pas dériver une fraction du courant qui traverse le dipôle. Avec un contrôleur électronique on pourra effectivement négliger le courant prélevé car il utilise un suiveur.

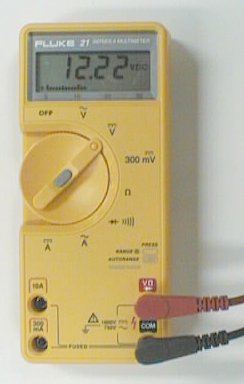

Voltmètre

Protocole de mesure

Régler le contôleur pour une utilisation en voltmètre

  1. fil noir fiché dans la borne COM

  2. fil rouge fiché dans la borne V

  3. rotacteur sur V DC ou V AC  (calibres automatiques ( 300V, 30 V, 3 V)

Réaliser le montage

Vérifier que le montage fonctionne correctement.

Repérer le bornes du dipôle aux bornes duquel la tension est mesurée.


Monter le voltmètre sans enlever aucun fil pour être certain qu'il sera monté effectivement en dérivation.

Lire la mesure
