Pour un dipôle, la caractéristique
est la courbe qui visualise la relation tension
intensité.
|
|
Elle est déterminée expérimentalement
mais son aspect peut être visualisé
simplement avec un oscilloscope à deux voies,
utilisé en XY
|
 |
Sur la voie X on applique une tension aux
bornes d'un résistor, cette intensité
est proportionnelle à l'intensité
du courant qui le traverse.
|
|
Sur la voie Y on applique la réponse
en tension aux bornes du dipôle étudié.
|
|

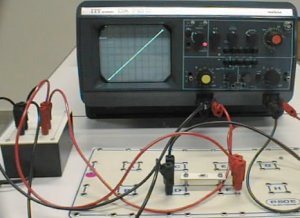

On obtient une courbe qui permet de classer
le récepteur sans équivoque
: ici, un conducteur ohmique, car l'allure
de la courbe est celui de la loi d'ohm
|
|
| |
|
